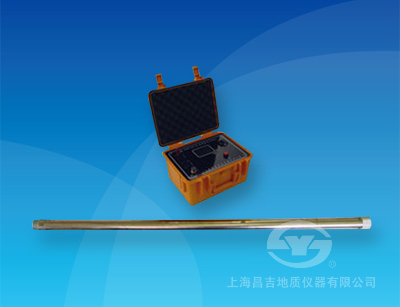

上海昌吉KXP-3A1輕便數字測斜儀

一、主要技術特點

1、采用高精度的重力加速度計和三維磁阻傳感器組成儀器測量系統，靈敏度高、重復性好、體積小。

2、應用現代數字信號處理技術進行測量系統的結構、電氣和機械參數誤差分析，準確計算頂角和方位角，使測量結果達到高精度的要求。

3、采用新型A/D轉換的單片機作為測斜探管數據采集系統，實現高精度數據采集。

4、應用現代通信編碼長線傳輸技術，實現長電纜數字信號可靠傳輸，提高儀器的抗干擾能力。

5、測斜探管取消了重錘擺動部件，使儀器抗震性能極大地提高；實際測點深度間隔及測點數可任意選擇，提高了測量效率。6、采用高亮度液晶顯示器顯示測量結果，方便野外作業和數據現場記錄。

二、主要技術指標和參數

1、工作電源：AC220V±10% ，50Hz；

2、測斜深度：≤1200米；

3、參數測量范圍與精度

4、頂角測量范圍：0°～50°；

5、測量精度：±0.2°；

6、方位角測量范圍：0°～360°；

7、頂角 1°～3°時：測量精度為±5°；

8、頂角3°～50°時：測量精度為±3°；

9、測量方式：定點測量，測點深度間隔及測點數任意確定；

10、記錄方式：現場人工記錄；

11、地面控制單元工作環境：溫度：-10℃～50℃；相對濕度：≤85%；

12、測斜探管工作環境：溫度：0℃～75℃；承壓：≤15MPa；

13、外型尺寸與重量：地面儀器：270㎜×220㎜×155㎜；2.4㎏；測斜探管：Φ40㎜×1600㎜；10㎏。
